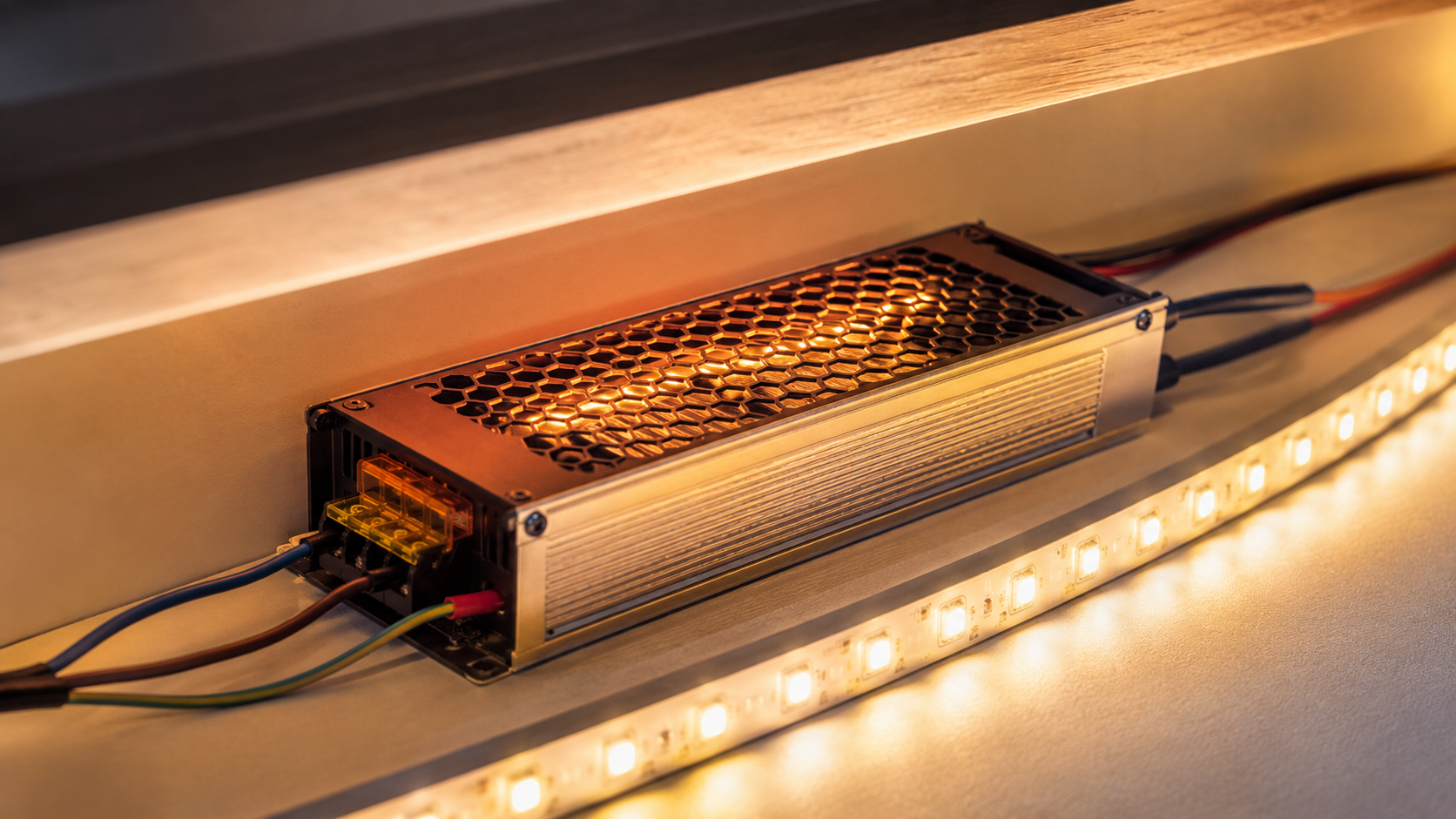

Захранването на LED лентата се нагрява осезаемо по време на работа? Това невинаги означава повреда. Импулсните LED захранвания отделят топлина и при нормална работа корпусът им може да бъде топъл. Проблем има, когато устройството работи извън допустимите температурни условия, претоварва се, няма необходимото охлаждане или има повредена електрическа връзка.

Не преценявайте състоянието само по това дали корпусът „пари на ръката“. Допустимата температура зависи от конкретния модел, конструкцията, натоварването и температурата на околната среда. По-надеждната проверка е по техническите данни на производителя и по наличието на симптоми като периодично изключване, мирис на нагрята изолация, деформация или потъмняване.

Кога загряването на LED захранването е притеснително?

Повишената температура заслужава проверка, ако едновременно с нея се наблюдава някой от следните симптоми:

  • LED лентата започва да премигва след известно време;
  • захранването периодично се изключва и отново стартира;
  • има мирис на нагрята или изгоряла пластмаса;
  • клеми, проводници или корпус са потъмнели;
  • има разтопена или деформирана изолация;
  • температурата нараства значително след затваряне в ниша или шкаф;
  • проблемът се проявява по-силно през лятото.

При мирис на изгоряло, разтопена изолация, искрене или видимо увреждане прекратете използването на системата и изключете захранването от електрическото табло.

Не измервайте температурата „с ръка“

Усещането при допир е твърде неточно, за да покаже дали едно захранване работи безопасно. Метален корпус например може да се усеща много по-горещ от пластмасов при сходни вътрешни температури.

При професионалните захранвания производителят може да посочи:

  • допустима околна температура;
  • работен температурен диапазон;
  • максимална температура в обозначена tc точка;
  • крива за намаляване на допустимото натоварване при висока температура;
  • изисквания за монтажна ориентация и охлаждане.

Именно тези параметри трябва да се използват при оценката, а не универсална температура на корпуса.

Причина №1: захранването е неподходящо за реалния товар

Първо изчислете действителната номинална мощност на LED лентата:

мощност на метър × обща дължина = обща мощност

Например 10 m LED лента с мощност 14,4 W/m има номинална мощност:

14,4 W/m × 10 m = 144 W

Това не означава автоматично, че всяко захранване от 150 W е правилно или неправилно. Някои модели са проектирани да работят при пълното си номинално натоварване в определен температурен диапазон, докато при други допустимата мощност трябва да бъде намалена при висока околна температура.

Затова не използвайте универсално правило, че към всяка LED система задължително трябва да се добавят точно 20% или 30% резерв. Проверете техническата документация на конкретното захранване.

Какво трябва да съобразите?

  • общата мощност на LED лентата;
  • работното напрежение;
  • максималния допустим изходен ток;
  • непрекъснатото допустимо натоварване;
  • температурата на мястото на монтаж;
  • кривата за derating, ако производителят е посочил такава.

Подходящи модели можете да разгледате в категорията захранвания и трансформатори за LED ленти.

Причина №2: захранването няма необходимото охлаждане

Дори правилно оразмерено захранване може да работи при прекомерна температура, ако монтажът не позволява предвиденото отвеждане на топлината.

Особено проблемни могат да бъдат:

  • малки затворени ниши;
  • плътни разклонителни кутии без предвидено охлаждане;
  • монтаж непосредствено до топлоизолация;
  • покриване на корпуса с минерална вата или други материали;
  • монтаж до фурна, отоплителен уред или друг топлинен източник;
  • неподходяща монтажна ориентация при модели, за които тя има значение.

Спазвайте инструкциите за свободно пространство и монтаж на конкретния модел. Не приемайте, че затварянето на захранването в допълнителна кутия винаги повишава безопасността – ако кутията затруднява охлаждането, температурата може да се увеличи.

Осигурете и сервизен достъп

Захранването не трябва да бъде вградено на място, до което няма разумен достъп за диагностика или бъдеща подмяна. При скрито осветление планирайте ревизионен достъп още преди завършването на тавана или мебелите.

Причина №3: високата околна температура намалява допустимия товар

Номиналната мощност на захранването обикновено е валидна при определени условия. При по-висока околна температура някои модели изискват derating – намаляване на максимално допустимия изходен товар.

Това е важна причина система, която работи нормално през зимата, да започне да проявява проблеми през лятото.

Проверете температурата не само в помещението, но и на реалното място на захранването. Температурата над окачен таван, в затворен шкаф или непосредствено под покрив може да бъде значително по-висока от тази в стаята.

Причина №4: лоша електрическа връзка нагрява локално

Разхлабена клема, неправилно поставен проводник или повредено съединение може да има повишено електрическо съпротивление. При протичане на ток в такова място се отделя допълнителна топлина.

Това е различен проблем от нормалното нагряване на целия корпус на захранването.

При безопасно изключено захранване проверете визуално за:

  • потъмнели клеми;
  • стопена изолация;
  • разхлабени проводници;
  • окисляване или корозия;
  • повредена клема;
  • следи от локално прегряване.

Правилният начин за завършване на многожилни проводници зависи от типа на клемата. Не прилагайте универсално правило, че всяка многожилна връзка задължително трябва да бъде с един и същ тип накрайник – следвайте изискванията на производителя на клемата и захранването.

Ако проблемът е от страната на 230 V или трябва да се измерва напрежение под товар, използвайте квалифициран електротехник.

Тънкият кабел може да загрява, но не означава автоматично, че натоварва повече захранването

При дълъг кабел с недостатъчно сечение възниква пад на напрежение и част от електрическата енергия се превръща в топлина в самия проводник. Това може да доведе до:

  • по-ниско напрежение при LED лентата;
  • по-слаба светлина към края;
  • локално нагряване на кабели или връзки;
  • неравномерна яркост.

Не е коректно обаче да се твърди, че самият пад на напрежение непременно кара захранващия блок да работи по-горещо. Той е отделен проблем по нисковолтовото трасе и трябва да бъде решен чрез правилно оразмеряване на кабелите и схемата на захранване.

Защо 24 V често е по-удобно при по-дълги LED системи?

При една и съща мощност 12 V система работи с приблизително два пъти по-голям ток от 24 V система.

Например товар 120 W означава приблизително:

  • 10 A при 12 V;
  • 5 A при 24 V.

По-ниският ток улеснява ограничаването на падовете на напрежение по проводниците. Това е една от причините 24 V LED лентите често да са практичен избор при по-дълги линии.

Не можете обаче просто да свържете съществуваща 12 V лента към 24 V захранване. Работното напрежение на захранването винаги трябва да съответства на конкретната LED лента.

Захранване от повече точки решава пада на напрежение, не прегряването на захранването

При дълга LED лента може да бъде необходимо захранване в повече от една точка, за да се намали падът на напрежение по медните писти.

В зависимост от конкретната система може да се използва:

  • захранване от двата края;
  • междинно подаване на напрежение;
  • разделяне на линията на отделни паралелно захранвани участъци.

Тези решения трябва да бъдат проектирани правилно. Не свързвайте произволно два независими захранващи блока към двата края на една непрекъсната LED лента.

Причина №5: използван е неправилен тип захранване

Голяма част от стандартните 12 V и 24 V LED ленти са проектирани за constant-voltage захранване. Това обаче не е универсална характеристика на всички LED продукти.

LED модули, COB модули и други осветителни системи могат да използват constant-current драйвер с конкретен ток и диапазон на напрежението.

Преди подмяна проверете:

  • дали системата изисква constant voltage или constant current;
  • необходимото изходно напрежение;
  • необходимия ток;
  • допустимата мощност;
  • съвместимостта с управление или димиране.

Не избирайте резервно захранване само според броя ватове върху етикета.

Контролерът също трябва да бъде оразмерен правилно

При монохромни, CCT, RGB или RGBW LED ленти между захранването и лентата може да има контролер. Той също има максимално допустим ток и мощност.

Ако контролерът е недостатъчно оразмерен, могат да се появят:

  • прегряване на контролера;
  • премигване;
  • нестабилно димиране;
  • повреда на изходните канали.

Това не означава непременно, че самото захранване е проблемно. При диагностика разглеждайте цялата верига: захранване → контролер → кабели → LED лента.

Алуминиевият профил охлажда LED лентата, не захранващия блок

Алуминиевите профили за LED ленти могат да подпомогнат отвеждането на топлината от самата лента и да осигурят стабилна монтажна основа.

Те обаче не компенсират неправилно охлаждане на отделно монтираното захранване. За него трябва самостоятелно да бъдат изпълнени температурните и монтажните изисквания на производителя.

Може ли защитата на захранването да причинява периодично включване и изключване?

Някои захранвания имат защити срещу претоварване, късо съединение, прекомерна температура или други ненормални условия. Начинът на реакция зависи от конкретния модел.

При определени конструкции устройството може:

  • да ограничи изхода;
  • да се изключи;
  • периодично да опитва да стартира отново;
  • да се възстанови след отпадане на причината за защитата.

Затова цикличното включване и изключване след загряване може да насочи към защитен режим, но не доказва самостоятелно коя точно защита се задейства.

Практичен чеклист за диагностика

  1. Проверете напрежението на LED лентата. То трябва да съответства на изхода на захранването.
  2. Изчислете общата мощност. Умножете W/m по общата дължина на LED лентата.
  3. Проверете спецификацията на захранването. Вижте допустимото постоянно натоварване и температурния derating.
  4. Огледайте мястото на монтаж. Проверете дали корпусът е покрит, затворен или разположен до източник на топлина.
  5. Проверете нисковолтовите кабели. Търсете прекомерна дължина, недостатъчно сечение и следи от нагряване.
  6. При изключено захранване огледайте клемите. Не трябва да има потъмняване, разтопена изолация или разхлабени връзки.
  7. Ако има контролер, проверете и неговия допустим ток.
  8. Наблюдавайте кога възниква проблемът. Ако се появява едва след загряване, температурните условия са важна следа.

Кога да спрете системата веднага?

Изключете захранването и не продължавайте да използвате системата при:

  • мирис на изгоряло;
  • искрене;
  • разтопена изолация;
  • видимо почерняване;
  • деформиран корпус;
  • мокри или корозирали мрежови връзки;
  • повтарящо се изключване на автоматичния прекъсвач или дефектнотоковата защита.

Не отваряйте захранващ блок и не измервайте открити мрежови клеми под напрежение, ако нямате необходимата квалификация.

Заключение

Когато захранването за LED лента се нагрява прекомерно, първо проверете реалния товар, температурните условия и начина на монтаж. След това огледайте кабелите, връзките и останалите компоненти на нисковолтовата система.

Не използвайте универсално правило за 20–30% резерв и не сменяйте захранването просто с „по-мощно“. Правилният модел трябва да съответства на напрежението, товара, температурата и начина на управление на конкретната LED система. Добре оразмереното захранване, надеждните връзки и подходящото охлаждане са ключът към стабилна и безопасна работа.
