При външното осветление не е достатъчно едно тяло да изглежда подходящо за фасадата. То трябва да бъде проектирано за конкретните условия на монтаж: директен дъжд, прах, сняг, пръски от настилката, температурни промени и начин на почистване. Един от основните показатели при избора е степента на защита IP.

IP кодът показва доколко обвивката на електрическото оборудване предпазва от достъп до опасни части, проникване на твърди частици и вредно навлизане на вода. Степените на защита са определени в IEC 60529 и съответния европейски стандарт EN 60529.

Правилният IP клас намалява риска от повреди, но не е самостоятелна гаранция за дълъг експлоатационен живот. При избора на фасадно осветление трябва да проверите също материалите, защитата от корозия, допустимата работна температура, монтажната позиция и указанията на производителя.

Какво показва IP маркировката

Обичайният IP код се състои от буквите IP и две цифри. Всяка от тях описва различен вид защита:

  • Първата цифра показва защитата срещу достъп до опасни части и проникване на твърди чужди тела, включително прах.
  • Втората цифра показва защитата срещу вредно проникване на вода при определени изпитвателни условия.

Например при означението IP65:

  • цифрата 6 означава прахонепроницаема обвивка;
  • цифрата 5 означава защита срещу водни струи съгласно изпитването, определено в стандарта.

IP65 не означава, че тялото може да бъде потапяно във вода. По същия начин IP67 не трябва автоматично да се приема като защита срещу силно измиване с водна струя. Изпитванията за струи и за потапяне са различни. Когато едно тяло е подходящо и за двата вида въздействие, производителят може да посочи комбинирана маркировка, например IP65/IP67.

Когато вместо цифра е използвана буквата X, съответната характеристика не е посочена. Например IPX5 показва определена защита от вода, но от тази маркировка не може да се направи извод за защитата от прах.

Как се разчита първата цифра

Защита срещу твърди частици и прах

  • IP0X – няма декларирана защита.
  • IP1X – защита срещу твърди тела с диаметър 50 mm или повече.
  • IP2X – защита срещу твърди тела с диаметър 12,5 mm или повече.
  • IP3X – защита срещу твърди тела с диаметър 2,5 mm или повече.
  • IP4X – защита срещу твърди тела с диаметър 1 mm или повече.
  • IP5X – защита от прах, при която е допустимо ограничено проникване, ако то не нарушава безопасната работа.
  • IP6X – прахонепроницаема обвивка.

При външно осветление защитата от прах е важна не само заради замърсяването. Натрупванията могат да засегнат уплътненията, охлаждането, оптичните повърхности и подвижните части на някои осветителни тела.

Как се разчита втората цифра

Защита срещу вода

  • IPX0 – няма декларирана защита от вода.
  • IPX1 – защита срещу вертикално падащи капки.
  • IPX2 – защита срещу капки при наклон на обвивката до 15° спрямо нормалното положение.
  • IPX3 – защита срещу разпръсквана вода под определени ъгли.
  • IPX4 – защита срещу пръски от всички посоки.
  • IPX5 – защита срещу водни струи.
  • IPX6 – защита срещу мощни водни струи.
  • IPX7 – защита при временно потапяне при стандартизирани изпитвателни условия.
  • IPX8 – защита при продължително потапяне при условия, определени от производителя и по-тежки от изпитването за IPX7.
  • IPX9 – защита срещу водни струи с високо налягане и висока температура при определени изпитвателни условия.

Нито едно от тези означения не трябва да се тълкува просто като „водоустойчиво“. Винаги проверявайте за каква монтажна позиция, дълбочина, продължителност на въздействието и начин на използване е изпитано конкретното тяло.

Какъв IP клас е подходящ за различните външни зони

Не съществува един универсален IP клас за цялото пространство около сградата. Подходящата защита зависи от реалното излагане на вода и прах, а не само от това дали тялото е монтирано на закрито или на открито.

Под стреха, козирка или дълбок навес

За добре защитени места често се използват тела с IP44. Те са защитени срещу твърди тела с размер 1 mm или повече и срещу пръски вода от всички посоки.

IP44 може да бъде подходящо за покрити тераси, лоджии и входове, когато тялото не е изложено на директен или носен от вятъра дъжд. Навесът обаче не гарантира автоматично суха среда. При открити страни, силен вятър или ниска монтажна височина може да е необходим по-висок клас.

При избора на фасадни лампи проверете дали производителят изрично допуска външен монтаж. Високият IP код сам по себе си не заменя това изискване.

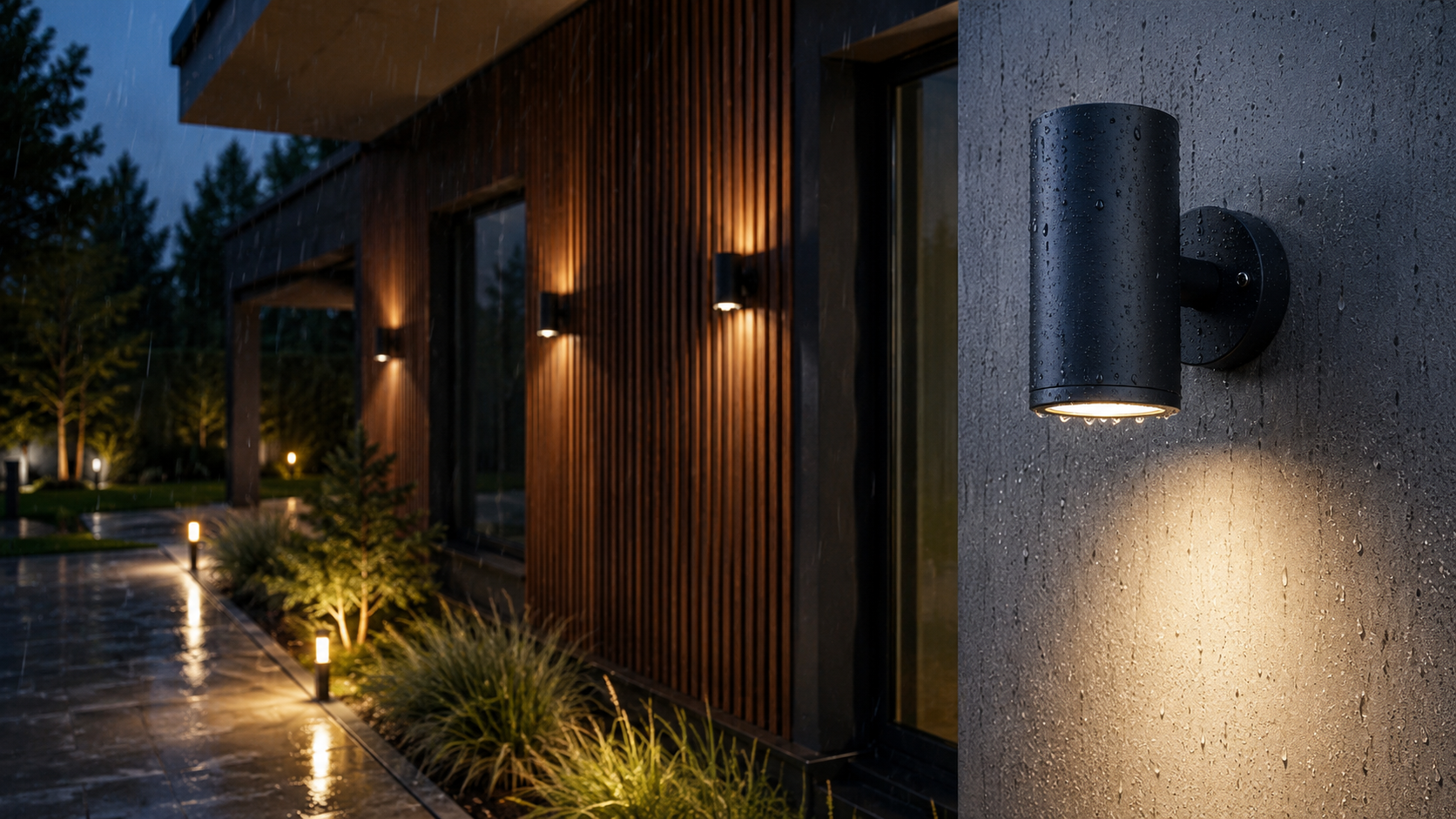

Открити фасади с директно излагане на дъжд

За незащитени стени се използват различни класове според конструкцията и условията. IP54 или IP55 може да бъде достатъчно за определени приложения, но при директен дъжд, прах и периодично обливание често се предпочита IP65.

При фасадните аплици значение има и конструкцията на стената. Вода може да проникне не само през корпуса, но и през кабелния отвор или зад монтажната основа. Затова стенният проход трябва да бъде правилно уплътнен, без да се запушват фабрично предвидени отвори за оттичане или вентилация.

Фасади, изложени на силен вятър и обилни валежи

В райони със силен страничен дъжд или значително запрашаване могат да бъдат подходящи тела с IP65 или IP66. IP66 показва защита срещу по-мощни водни струи от IP65, но това не означава, че тялото трябва да се почиства с водоструйка.

Почистването под високо налягане може да надвиши условията, при които е изпитано тялото. Не насочвайте водоструйка към осветителни тела, кабелни връзки или сензори, освен ако производителят изрично не допуска такова почистване.

Алеи, стъпала и зони близо до настилката

Ниско монтираните тела са изложени на повече прах, кал, сняг, пръски от дъжд и вода при почистване. За градински стълбове, наземни спотове и осветление по алеи често се използва IP65 или по-висока степен, но правилният избор зависи от конструкцията и монтажната позиция.

При планиране на градинско осветление проверете също устойчивостта на удар, стабилността на монтажа и допустимото натоварване. IP кодът не показва механичната устойчивост на корпуса. За нея се използва отделна IK класификация.

Вградени в земята осветителни тела

За телата, монтирани в земята или в настилка, обикновено се изисква по-висока защита, често IP67 или IP68 според конкретния модел. Това не отменя необходимостта от ефективен дренаж.

IP67 означава устойчивост при временно потапяне в условията на изпитването, а не право тялото постоянно да стои в локва. Ако монтажната шахта се пълни с вода, влагата може да натоварва продължително уплътненията, кабелните връзки и корпуса.

При вграждане в настилка трябва да проверите още:

  • допустимото статично и динамично натоварване;
  • дали тялото е предназначено за пешеходни или автомобилни зони;
  • необходимата монтажна кутия;
  • изискванията за чакъл, дренаж и оттичане;
  • допустимата ориентация;
  • дължината и вида на фабричния кабел.

LED ленти във външни условия

При водоустойчивите LED ленти IP класът на самата лента не е достатъчен. Цялата система трябва да бъде подходяща за средата, включително крайните капачки, съединителите, захранващият кабел, контролерът и захранването.

Отрязването или пробиването на защитната обвивка може да наруши фабричната защита. Местата на рязане трябва да се обработват само по предписания от производителя начин. IP67 не означава автоматично, че лентата е подходяща за постоянно потапяне, вграждане в земята или монтаж без отвеждане на топлината.

Басейни, фонтани и водни съоръжения

За зоните около басейни не трябва да се избира осветление само по IP кода. Електрическата инсталация около басейни и фонтани е обект на специални изисквания, включително определяне на зони, допустими напрежения, защитни мерки и разположение на оборудването.

Телата, предназначени за работа във вода или в постоянен контакт с вода, трябва да бъдат специално проектирани за басейни, фонтани или сходни приложения. Освен подходяща степен на защита те трябва да отговарят на приложимите изисквания за този тип осветители и да бъдат монтирани точно според документацията на производителя.

Не използвайте стандартно фасадно или градинско тяло като подводно само защото е маркирано с IP68. Условията за IPX8 се определят за конкретния модел и не доказват автоматично пригодност за басейн, химически обработена вода или безопасен монтаж в зона, достъпна за хора.

Какво не показва IP класът

IP маркировката се отнася до защитата на обвивката при определени изпитвания. Тя не дава пълна оценка на устойчивостта на тялото при всички външни въздействия.

IP кодът не определя директно:

  • устойчивостта на корозия от солен въздух, хлор, химикали или замърсяване;
  • устойчивостта на ултравиолетово излъчване и избледняване;
  • механичната устойчивост срещу удар или вандализъм;
  • работния температурен диапазон;
  • защитата от конденз, породен от температурни промени;
  • устойчивостта на градушка;
  • качеството на LED модула, драйвера и уплътненията;
  • експлоатационния живот и гаранционните условия.

По крайбрежието например високият IP клас не предотвратява непременно корозията от солен въздух. Там трябва да търсите подходящ материал, защитно покритие и изрично потвърждение от производителя, че тялото е предназначено за такава среда.

Същото важи за райони с много ниски или високи температури. Ако температурата е извън обявения работен диапазон, драйверът, батерията, сензорът или LED модулът може да не работят правилно независимо от IP класа.

Защо по-високият IP клас невинаги е по-добрият избор

По-високата цифра не трябва да бъде единственият критерий. По-плътно затвореният корпус може да бъде необходим при тежки условия, но същевременно поставя по-високи изисквания към управлението на топлината и налягането в тялото.

Освен това класовете за защита от вода не образуват напълно линейна скала. IPX7 и IPX8 се отнасят до потапяне, докато IPX5 и IPX6 се отнасят до водни струи. Затова не приемайте, че IP67 задължително покрива всяко въздействие, предвидено за IP65 или IP66.

По-разумно е да изберете тяло, което е изпитано за реалните условия на монтаж, вместо да търсите най-високата налична цифра без оглед на приложението.

Монтажът е част от IP защитата

Декларираният IP клас е валиден само когато тялото е сглобено и монтирано правилно. Неподходящ кабелен вход, разместено уплътнение или незатегнат капак може да компрометира защитата дори при качествено осветително тяло.

Следвайте монтажната инструкция

Спазвайте допустимата монтажна позиция, посоката на тялото и необходимите разстояния. Осветител, предназначен за стенен монтаж, не трябва да се поставя хоризонтално върху настилка, освен ако производителят не допуска това.

Използвайте правилните кабелни входове

Кабелните гланди, съединителните кутии и външните връзки трябва да бъдат предназначени за същите условия на експлоатация. Диаметърът на кабела трябва да съответства на допустимия диапазон на гланда, за да се постигне правилно уплътняване.

Не променяйте корпуса

Допълнително пробиване, разширяване на отвори или премахване на фабрични уплътнения може да обезсмисли IP маркировката. Не добавяйте силикон вътре в тялото, освен ако това изрично не е предвидено в инструкцията. Неподходящото уплътняване може да блокира отводнителен или вентилационен отвор и да задържи конденз.

Проверявайте уплътненията при обслужване

След отваряне за подмяна на крушка или обслужване проверете дали уплътнението е чисто, правилно поставено и без напуквания. Винтовете трябва да се затегнат равномерно според указанията, без прекомерна сила, която може да деформира корпуса.

Пазете електрическите връзки

Външната връзка не трябва да остава незащитена зад тялото или в кухина, в която се събира вода. Подходящата съединителна кутия и правилното отвеждане на кабела са също толкова важни, колкото IP класът на осветителя.

Чести грешки при избора

  • Използване на интериорно тяло навън, защото е поставено под малка козирка.
  • Приемане, че IP44 е подходящо за всяка външна стена, независимо от директния дъжд и вятъра.
  • Приемане, че IP67 означава постоянно водонепроницаемо тяло.
  • Почистване с водоструйка на тяло, което е изпитано само срещу обикновени водни струи.
  • Пренебрегване на кабелните връзки, монтажната кутия и стенния отвор.
  • Избор само по IP клас, без проверка на материалите, корозионната устойчивост и работната температура.
  • Монтаж на вградено тяло без дренаж, при което корпусът остава продължително във вода.
  • Използване на IP68 тяло в басейн, без то да е предназначено и сертифицирано за такова приложение.
  • Неправилно отваряне и повторно затваряне, при което уплътнението се размества или поврежда.

Какво да проверите преди покупка

  1. Предназначено ли е тялото изрично за външен монтаж?
  2. Ще бъде ли под навес или директно изложено на дъжд?
  3. Има ли риск от пръски от настилката, локви или натрупване на сняг?
  4. Ще се почиства ли зоната с маркуч или водоструйка?
  5. Какъв е допустимият температурен диапазон?
  6. Подходящи ли са материалът и покритието за крайбрежна или химически агресивна среда?
  7. Каква е механичната устойчивост на корпуса?
  8. Как трябва да бъдат изпълнени кабелните връзки и отводняването?
  9. Позволява ли производителят избраната монтажна позиция?
  10. Има ли специални изисквания за безопасност в конкретната зона?

При прожектори и тела за осветяване на големи повърхности проверете същите условия, независимо от мощността и светлинния поток. Подходящи модели за различни външни приложения можете да разгледате в категорията външни прожектори.

Заключение

IP класът е важна отправна точка, но не описва самостоятелно цялостната устойчивост на външното осветително тяло. Надеждното решение съчетава подходяща защита от прах и вода, устойчиви материали, правилни електрически връзки, съобразена монтажна позиция и изпълнение според инструкциите на производителя.
