При LED лентите неправилно избраната IP защита може да доведе до корозия на контактните писти, промяна на цвета на защитното покритие, отлепване и преждевременна повреда. По-високият IP клас обаче не е автоматично по-добрият избор. Напълно капсулованата лента обикновено е по-дебела, по-трудна за рязане и свързване и може да отвежда топлината по-различно от открит модел.

Затова изборът между IP20, IP65 и IP67 трябва да се основава на реалните условия: наличие на конденз, директни пръски, дъжд, временно заливане, начин на почистване и място на захранването. Важно е да оцените цялата система, а не само самата LED лента.

Какво означава IP класът при LED лентите

Степените на защита IP са определени в IEC 60529 и съответния европейски стандарт EN 60529. Кодът описва защитата, осигурена от обвивката на електрическото оборудване, срещу достъп до опасни части, твърди чужди тела и вредно проникване на вода.

Обичайното означение включва буквите IP и две цифри:

  • Първата цифра показва защитата срещу достъп до опасни части и проникване на твърди тела, включително прах.
  • Втората цифра показва защитата срещу вредно проникване на вода при определени изпитвателни условия.

Например при IP65 цифрата 6 означава прахонепроницаема обвивка, а цифрата 5 – защита срещу водни струи. При IP67 първата цифра има същото значение, но цифрата 7 се отнася до временно потапяне при стандартизирани условия.

IP кодът трябва да се разглежда точно, а не като общо определение „водоустойчиво“. Изпитванията срещу водни струи и потапяне са различни. Затова IP67 не означава непременно, че лентата е изпитана и за въздействието, обозначено с IP65 или IP66. Когато продуктът покрива повече от един вид изпитване, производителят може да посочи комбинирана маркировка.

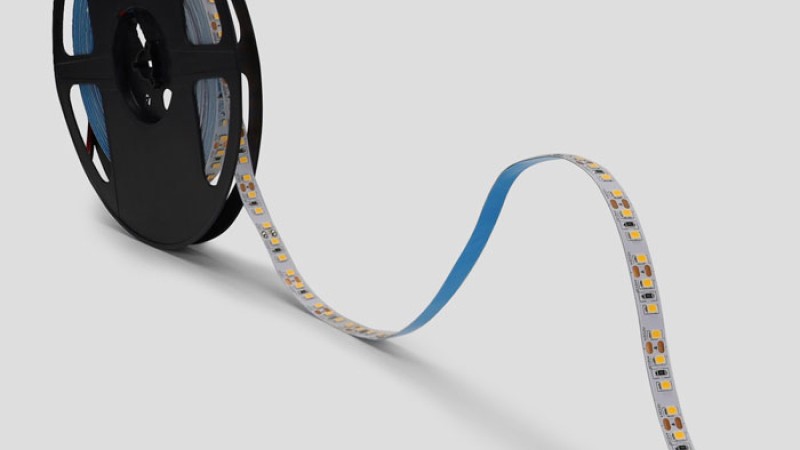

IP20 LED лента: за сухи вътрешни пространства

При LED лента с IP20 светодиодите, резисторите и контактните площадки обикновено са открити. Първата цифра 2 обозначава защита срещу достъп с пръст и срещу твърди тела с диаметър 12,5 mm или повече. Втората цифра 0 означава, че няма декларирана защита срещу вода.

Подходящи приложения

IP20 е разумен избор за сухи интериорни зони, в които няма риск от пръски, конденз или мокро почистване:

  • скрито осветление в окачени тавани и ниши;
  • осветяване на рафтове, витрини и сухи мебели;
  • декоративни линии в дневни, спални и кабинети;
  • офиси и търговски пространства с контролирана вътрешна среда;
  • мебелно осветление, разположено далеч от вода и пара.

За тези приложения можете да комбинирате подходящи LED ленти с алуминиеви профили за LED ленти.

Предимства и ограничения

Откритата конструкция улеснява рязането, запояването и достъпа до контактните площадки. Липсата на плътно защитно покритие може да подпомогне топлоотдаването, но не отменя необходимостта от правилно оразмерен алуминиев профил при ленти с по-висока мощност.

Дифузерът на стандартния алуминиев профил предпазва основно от прах, допир и леки механични въздействия. Той не превръща автоматично IP20 лентата във влагоустойчива система. Ако профилът, крайните капачки и кабелните входове не са проектирани и изпитани за съответния IP клас, в тях могат да проникнат пара, конденз и вода.

IP65 LED лента: защита от прах и водни струи

При IP65 лентата трябва да бъде прахонепроницаема и защитена срещу водни струи съгласно условията на изпитване. Защитата може да бъде постигната чрез силиконово, полиуретаново или друго прозрачно покритие, но конструкцията се различава според производителя.

IP65 не означава, че лентата може да работи потопена във вода. Не означава и че всяко нейно съединение запазва същия клас след рязане.

Подходящи приложения

Според конструкцията и указанията на производителя IP65 може да бъде подходящо за:

  • кухненски зони, изложени на случайни пръски, но не и на постоянно обливане;
  • мебели и витрини, които се почистват с влажна кърпа;
  • перални, гаражи и помощни помещения с повишена влажност;
  • покрити тераси и входове с ограничено излагане на атмосферни влияния;
  • определени външни приложения, когато производителят изрично допуска такъв монтаж.

В кухнята трябва да отчетете не само водата около мивката, но и парата, мазнините и препаратите за почистване. Не поставяйте лентата непосредствено над котлони или в зона с висока температура, освен ако конкретният модел и профил са предназначени за такива условия.

Какво се случва след рязане

Фабричният IP клас се отнася до продукта в конфигурацията, в която е изпитан. След отрязване защитният слой се прекъсва и контактните площадки се откриват. Новият край, кабелът и всяко съединение трябва да бъдат уплътнени точно по предписания от производителя начин.

Обикновен конектор, поставен върху покрита LED лента, не гарантира запазване на IP65. Често се изискват съвместими крайни капачки, уплътнител, кабелни входове или фабрично подготвени захранващи проводници.

IP67 LED лента: защита при временно потапяне

IP67 означава прахонепроницаема конструкция и защита при временно потапяне във вода при условията, определени в стандарта. Това не е равнозначно на неограничена работа под вода.

При LED лентите защитата често се изпълнява чрез силиконова или полимерна обвивка, тръбен корпус или цялостно капсуловане. Точният материал и конструкция трябва да се проверят в техническата документация.

Къде може да се използва

IP67 може да бъде подходящо за ленти, изложени на директен дъжд, мокрене или краткотрайно заливане, когато производителят разрешава съответното приложение:

  • фасадни светлинни линии;
  • открити тераси и входни зони;
  • градински елементи и архитектурни детайли;
  • стъпала и бордюри с риск от пръски;
  • места с често мокро почистване, но без въздействие извън декларираните изпитвателни условия.

За външни приложения проверете и решенията в категориите фасадно осветление и градинско осветление.

IP67 не означава постоянно подводно осветление

Лента с IP67 не трябва да се използва постоянно потопена, освен ако производителят изрично не го допуска. За продължително потапяне се използва IPX8, като дълбочината, продължителността и останалите условия се определят от производителя.

Дори маркировка IP68 не доказва автоматично, че лентата е подходяща за басейн. Водата в басейните съдържа препарати и соли, а електрическите инсталации около басейни и фонтани подлежат на специални изисквания за зони, напрежение и защита срещу токов удар.

За подобни приложения използвайте само система, която е изрично предназначена за басейни или водни съоръжения и е проектирана от квалифициран специалист.

Сравнение между IP20, IP65 и IP67

Изберете IP20, когато:

  • пространството е сухо и няма конденз;
  • лентата е далеч от мивки, душове и мокро почистване;
  • приоритет са лесното рязане, свързване и обслужване;
  • можете да осигурите подходящ профил и охлаждане.

Изберете IP65, когато:

  • има риск от случайни пръски или висока влажност;
  • лентата ще се почиства с влажна кърпа;
  • мястото е частично защитено от атмосферни влияния;
  • краищата и съединенията могат да бъдат уплътнени правилно.

Изберете IP67, когато:

  • лентата е изложена на директен дъжд или обилно мокрене;
  • има риск от краткотрайно заливане;
  • производителят допуска външния монтаж и конкретната ориентация;
  • цялата система, включително връзките, е проектирана за същите условия.

Тези насоки не заменят техническата документация на конкретния модел. Две LED ленти с еднакъв IP код могат да се различават по допустима температура, устойчивост на ултравиолетово излъчване, химическа устойчивост, радиус на огъване и начин на монтаж.

IP класът не показва всичко

IP маркировката описва защитата срещу твърди тела и вода, но не дава пълна оценка на пригодността за конкретна среда. Тя не определя директно:

  • устойчивостта на слънчева светлина и ултравиолетово излъчване;
  • устойчивостта на солен въздух, хлор, препарати и други химикали;
  • работния температурен диапазон;
  • устойчивостта на механичен натиск и удар;
  • качеството и експлоатационния живот на светодиодите;
  • стабилността на светлинния поток и цветната температура;
  • топлоотдаването и допустимата мощност на метър;
  • пригодността за сауна, парна баня или басейн.

За външен монтаж проверете дали обвивката е устойчива на UV лъчение. Някои прозрачни материали могат да пожълтеят, да се втвърдят или да се напукат с времето. В крайбрежна среда трябва да се оцени и устойчивостта на сол и корозия.

Как защитното покритие влияе на светлината и охлаждането

Силиконът или другият защитен материал може да промени визуалния вид на светлината и да намали част от излъчвания светлинен поток. Размерът на загубите зависи от прозрачността, дебелината, геометрията и стареенето на материала и не трябва да се приема като еднакъв за всички модели.

Капсуловането може да затрудни и отвеждането на топлината. При ленти с по-висока мощност монтажът върху подходящ алуминиев профил е важен дори когато самата лента е защитена от влага. Прегряването може да ускори спада на светлинния поток, промяната на цвета и стареенето на компонентите.

Не избирайте профила само по ширината на лентата. Проверете вътрешните му размери, възможността за поставяне на защитената лента, необходимото охлаждане и допустимата монтажна ориентация.

Захранването и връзките са част от системата

LED лента с висок IP клас не прави цялата инсталация защитена. Най-честите слаби места са:

  • отрязаният край на лентата;
  • запоените кабели и конекторите;
  • разклонителните кутии;
  • контролерите и димерите;
  • кабелните входове;
  • LED захранването.

Избраното захранване за LED лента трябва да съответства на нейното работно напрежение. Лента за 24 V DC не трябва да се свързва към 12 V DC или към мрежовото напрежение 230 V, освен ако не е специално проектирана за него.

Необходимата мощност на захранването се изчислява според консумацията на метър и общата дължина. Например лента с номинална мощност 10 W/m и дължина 5 m има изчислена консумация 50 W:

10 W/m × 5 m = 50 W

Захранването трябва да има подходящ резерв според указанията на производителя и условията на работа. Не използвайте едно универсално процентно правило за всички захранвания, тъй като допустимото натоварване, охлаждането и монтажната среда се различават.

Захранване с IP20 може да се използва за външна LED линия само ако е монтирано в подходяща суха и защитена зона или в правилно проектиран защитен корпус. Не го затваряйте в малка херметична кутия без проверка на топлоотдаването.

Особености при монтаж в кухня и баня

В кухнята IP20 може да бъде достатъчно в суха мебелна ниша, но не и непосредствено до мивка, пара или зона, която се почиства с пръскане. Самият профил с дифузер не гарантира защита от вода.

В банята изборът не трябва да се прави само по IP клас. Значение имат зоната спрямо душа или ваната, височината, захранващото напрежение и мерките за електрическа защита. Изискванията за електрически инсталации в помещения с вана или душ са определени отделно и монтажът трябва да бъде изпълнен от квалифициран електротехник.

Не поставяйте LED захранване, контролер или открити съединения в рискова зона само защото лентата е IP65 или IP67.

Особености при външен монтаж

При фасади, тераси и градини вземете предвид посоката на дъжда, натрупването на сняг, пръските от земята и възможността водата да остане в профила. Дори защитена лента не трябва да се монтира в постоянен воден джоб, ако системата не е предназначена за това.

Предвидете:

  • оттичане на водата от профила и монтажната ниша;
  • кабели и връзки за външна употреба;
  • защита от директно механично натоварване;
  • устойчиви на UV лъчение материали;
  • достъп за проверка и обслужване;
  • правилно уплътняване на всеки отрязан край.

Не пробивайте защитната обвивка и не използвайте произволен силикон. Някои уплътнители могат да не прилепнат добре, да увредят материалите или да попречат на бъдещо обслужване. Следвайте системата от тапи, лепила и аксесоари, посочена от производителя.

Чести грешки при избора и монтажа

  • Използване на IP20 във влажна зона, защото лентата е поставена в стандартен профил с капак.
  • Приемане, че IP65 може да се потапя или да стои постоянно във вода.
  • Приемане, че IP67 е подходящо за басейн без допълнителна документация.
  • Оставяне на отрязания край без уплътняване, което компрометира фабричната защита.
  • Използване на интериорни конектори навън или в зона с конденз.
  • Монтаж без алуминиев профил, когато мощността и инструкцията изискват ефективно охлаждане.
  • Захранване с неправилно напрежение или недостатъчна мощност.
  • Поставяне на захранването в затворена кутия без охлаждане.
  • Прекалено дълга линия с едностранно захранване, която води до спад на напрежението и неравномерна яркост.
  • Огъване под допустимия радиус, особено при капсуловани и по-твърди ленти.

Какво да проверите преди покупка

  1. Какъв IP клас има готовата LED лента?
  2. Запазва ли се класът след рязане и как трябва да се уплътнят краищата?
  3. Подходяща ли е за вътрешен, външен или подводен монтаж?
  4. Какъв е допустимият температурен диапазон?
  5. Устойчива ли е обвивката на UV лъчение и препарати?
  6. Какво е работното напрежение – 12 V, 24 V, 48 V или друго?
  7. Каква е консумацията във W/m?
  8. Необходим ли е алуминиев профил за охлаждане?
  9. Какъв е минималният радиус на огъване?
  10. Какви тапи, кабели и съединители са съвместими?
  11. Къде ще бъдат разположени захранването и контролерът?
  12. Има ли специални изисквания за електрическа безопасност в зоната?

Заключение

IP20 е подходящо за сух интериор, IP65 – за определени влажни и изложени на пръски зони, а IP67 – за по-тежки условия и временно потапяне според конкретната спецификация. Надеждната инсталация обаче зависи от цялата система: LED лента, профил, краища, съединения, кабели, контролер, захранване и правилно отвеждане на топлината и водата.
