Когато ставате през нощта, основното осветление обикновено е много по-силно от необходимото. Ходенето на тъмно също не е добро решение, особено при стъпала, прагове, детски играчки или мебели по маршрута.

Автоматичният „светлинен път“ решава проблема с ниско разположено ориентировъчно осветление, което се включва при движение и изгасва след зададено време. Системата може да свърже спалнята, коридора, стълбището и банята, без да осветява целия дом.

Правилно изпълнената инсталация е полезна за семейства с малки деца, възрастни хора и всеки, който се движи нощем между помещенията. За добър резултат обаче не са достатъчни LED лента и един произволно поставен сензор. Трябва да се планират яркостта, посоката на светлината, зоните за засичане, времето за изключване и безопасното разположение на всички компоненти.

Как работи автоматичният светлинен път

Най-простата система включва сензор за движение, захранване, LED лента и управляващ модул. При засичане на човек светлината се включва, остава активна за определено време и изгасва автоматично.

По-сложната конфигурация разделя маршрута на няколко секции. Например:

  1. светлината под леглото се включва, когато стъпите на пода;
  2. след засичане в коридора се активира следващата секция;
  3. при влизане в банята се включва ниското ориентировъчно осветление там;
  4. секциите изгасват след последното движение или последователно според зададената логика.

Истинското разпознаване на посоката изисква повече от стандартен PIR сензор. Необходими са поне два правилно разположени сензора и контролер, който анализира последователността на сигналите. При обикновена домашна система често е по-надеждно отделните зони просто да се включват независимо, вместо да се опитват да предвиждат накъде се движите.

Основни компоненти

LED лента

За ориентировъчно осветление обикновено се използва LED лента с ниска или димирана яркост. По-важни от номиналната мощност са реалният светлинен поток, равномерността и възможността за стабилно димиране.

Топлата светлина около 2200–3000 K често се възприема като по-спокойна през нощта. Цветната температура обаче не определя сама биологичното въздействие. Значение имат също спектърът, количеството светлина, продължителността и това колко светлина достига до очите.

Затова нощният режим трябва преди всичко да бъде слаб, ниско разположен и защитен от пряка видимост. Не е коректно да се твърди, че всяка лента с 2700 K не влияе на мелатонина или съня.

Подходящи LED ленти могат да се монтират под легло, шкаф, конзола или в нисък стенен профил.

Алуминиев профил

Алуминиевият профил за LED лента осигурява стабилна основа и подпомага отвеждането на топлината. Дифузерът ограничава директния допир и може да направи линията по-равномерна.

Стандартният профил с капак не осигурява автоматично защита от вода. В баня или друга влажна зона трябва да се провери IP класът на цялата система, включително лентата, профила, крайните капачки, кабелните връзки и захранването.

Сензор за присъствие или движение

Най-често се използват PIR сензори, които реагират на промени в инфрачервеното излъчване при движение на човек. Те са достъпни и надеждни, но имат ограничения:

  • трябва да имат пряка видимост към зоната за движение;
  • не засичат през масивни мебели, врати и стени;
  • по-лесно разпознават движение напречно спрямо сензора, отколкото директно към него;
  • неподходящото насочване може да активира осветлението при движение в съседна зона;
  • малки движения могат да не бъдат отчетени след спиране на човека.

Микровълновите и радарните сензори могат да бъдат по-чувствителни, но понякога засичат движение през тънки прегради или извън желаната зона. Изборът зависи от помещението, а не от това кой тип е представян като „по-интелигентен“.

Сензор за околна светлина

Полезно е системата да има фотосензор или часови график, за да не се включва през деня. Сензорът за движение и сензорът за осветеност изпълняват различни функции: първият отчита движение, а вторият разрешава включването само когато в помещението е достатъчно тъмно.

Контролер и димер

Контролерът определя кои секции да се включат, с каква яркост и за колко време. При по-сложни системи той може да осигурява:

  • плавно включване и изгасване;
  • различна яркост през деня и нощта;
  • независимо управление на отделни зони;
  • последователно включване по стълбище;
  • ръчно включване с бутон;
  • свързване към система за автоматизация.

Не всеки димер работи стабилно при много ниски нива. При някои комбинации от захранване и контролер светлината може да трепти, да изгасва неравномерно или да не стартира при минимална зададена яркост. Съвместимостта трябва да бъде проверена предварително.

Захранване

LED лентата обикновено работи с постоянно ниско напрежение, например 12 V, 24 V или 48 V DC. Захранването преобразува мрежовото напрежение 230 V AC до необходимото напрежение за лентата.

Захранването трябва да съответства на:

  • работното напрежение на LED лентата;
  • общата инсталирана мощност;
  • условията на монтаж;
  • типа на димиране и контрол;
  • необходимата степен на защита.

То трябва да остане достъпно за обслужване и да има необходимото охлаждане. Не го затваряйте в малка херметична кутия или зад необслужваема облицовка, освен ако конкретният модел и проектът допускат това.

Колко ярка трябва да бъде нощната светлина

Не съществува универсална настройка от 1%, 3% или 5%. Процентът на димера не показва директно колко светлина достига до пода или очите. Резултатът зависи от мощността на лентата, ефективността, дължината, профила, цвета на настилката и начина на управление.

Целта е да виждате ясно препятствията, ръбовете на стъпалата и посоката на движение, без източникът да свети директно към очите. Започнете от най-ниското стабилно ниво и го увеличавайте, докато маршрутът стане достатъчно видим.

При домакинства с възрастни хора може да е необходима повече светлина, тъй като зрителната чувствителност при ниска осветеност обикновено намалява с възрастта. Безопасността има предимство пред стремежа системата да бъде почти невидима.

Защо светлината трябва да бъде ниско разположена

Монтажът близо до пода насочва светлината към зоната, в която са препятствията, и ограничава попадането ѝ директно в очите. Подходящи места са:

  • под леглото;
  • в долната част на мебел;
  • в или над подовия перваз;
  • под ръба на стъпалата;
  • в ниски стенни ниши;
  • под шкаф в банята.

Не използвайте универсално правило за монтаж точно на 10 cm от пода. Височината зависи от обзавеждането, профила, ъгъла на светене и необходимата видимост. Направете проба на тъмно, преди да изпълните постоянните отвори и канали.

Как да настроите времето за изключване

Прекалено краткото време може да изгаси светлината, докато човек е още в коридора или банята. Прекалено дългото време оставя ненужно включени всички секции.

Подходящата настройка зависи от зоната:

  • под леглото – кратко задържане може да е достатъчно, ако следващата секция се активира веднага;
  • коридор – времето трябва да покрива спокойно преминаване;
  • стълбище – осветлението трябва да остане активно до напускане на целия маршрут;
  • баня – необходимо е по-дълго задържане или сензор, който надеждно отчита присъствие, а не само първоначално движение.

При баня обикновен PIR сензор може да изгаси светлината, ако човек остане сравнително неподвижен. Там е полезен сензор за присъствие, по-дълго време за изключване или ръчно управление.

Примерна логика за спалня, коридор и баня

Проста и надеждна система

  1. Сензорът до леглото включва светлината под него и около изхода на спалнята.
  2. Сензорът в коридора включва цялата ниска линия по маршрута.
  3. Сензорът в банята активира отделно ориентировъчно осветление.
  4. Всяка зона изгасва след собствено зададено време без движение.

Този вариант не определя посоката, но е лесен за настройка и по-малко зависим от сложна автоматизация.

Система с последователно управление

  1. Контролерът отчита кой сензор е активиран първи.
  2. Следващата секция се включва според последователността на движение.
  3. Допълнителните секции се активират с малко закъснение или плавен преход.
  4. Системата поддържа маршрута осветен, докато движението продължава.
  5. Секциите изгасват едновременно или последователно след освобождаване на зоните.

Такава логика изисква съвместими входове, програмиране и внимателно позиционирани сензори. Не всеки готов контролер поддържа определяне на посоката.

Техническа схема на системата

При стандартна LED лента с постоянно напрежение принципната схема обикновено е:

  • 230 V AC към подходящо LED захранване;
  • 12 V, 24 V или 48 V DC от захранването към контролера и LED секциите;
  • сензори за движение или присъствие към входовете на контролера;
  • димиращи изходи от контролера към отделните светлинни секции;
  • бутон или друг интерфейс за ръчно управление.

DALI и 0–10 V могат да се използват при определени професионални системи, но не са задължителни за домашен светлинен път. Много LED ленти с постоянно напрежение се управляват чрез PWM контролер на нисковолтовата страна.

При DALI е необходимо съвместимо управляващо устройство и DALI захранване или интерфейс. При 0–10 V трябва да се провери типът на управляващия вход и поведението при минимално ниво. Компоненти от различни системи не трябва да се комбинират без потвърдена съвместимост.

Как се оразмерява захранването

Номиналната мощност на LED лентите се изчислява, като мощността на метър се умножи по общата дължина.

Например при 4 m LED лента с мощност 8 W/m:

4 m × 8 W/m = 32 W

Това е максималната номинална мощност на лентата при пълна яркост. Захранването трябва да има подходящ резерв според указанията на производителя, температурата, начина на монтаж и режима на натоварване.

Димирането до 10% не гарантира точно 10% консумация на цялата система. Захранването, контролерът и сензорите имат собствени загуби и консумация в режим на готовност.

Реалният разход на електроенергия

Разходът на една конкретна система може да се изчисли само когато са известни мощността при избраната настройка, времето на работа и консумацията в режим на готовност.

Например, ако светлинните секции консумират средно 2 W при нощния режим и работят общо 30 минути на денонощие:

2 W × 0,5 h = 1 Wh на денонощие

За една година:

1 Wh × 365 = 365 Wh = 0,365 kWh

Към тази стойност трябва да се добави консумацията на сензорите, контролера и захранването в режим на готовност. Ако например системата консумира постоянно 1 W в готовност, това са:

1 W × 24 h × 365 = 8760 Wh = 8,76 kWh годишно

Следователно при рядко активирана система консумацията в режим на готовност може да бъде по-значима от тази на самата LED лента. Не е коректно да се обещава универсално спестяване от 50 kWh годишно, без да са известни използваните основни лампи и реалните навици в дома.

Светлинен път в спалнята

Под леглото е едно от най-практичните места за нощна светлина. Източникът остава скрит, а подът около леглото се вижда ясно.

При планиране:

  • поставете лентата така, че светодиодите да не се виждат от легнало положение;
  • избягвайте отражения от гланциран под или огледални мебели;
  • настройте сензора да не се активира при всяко обръщане в леглото;
  • осигурете светлина от страната, от която реално ставате;
  • оставете достъп до захранването и връзките.

Автоматичната линия е допълнение, а не заместител на цялостното осветление за спалня. За четене, обличане и почистване са необходими отделни светлинни нива.

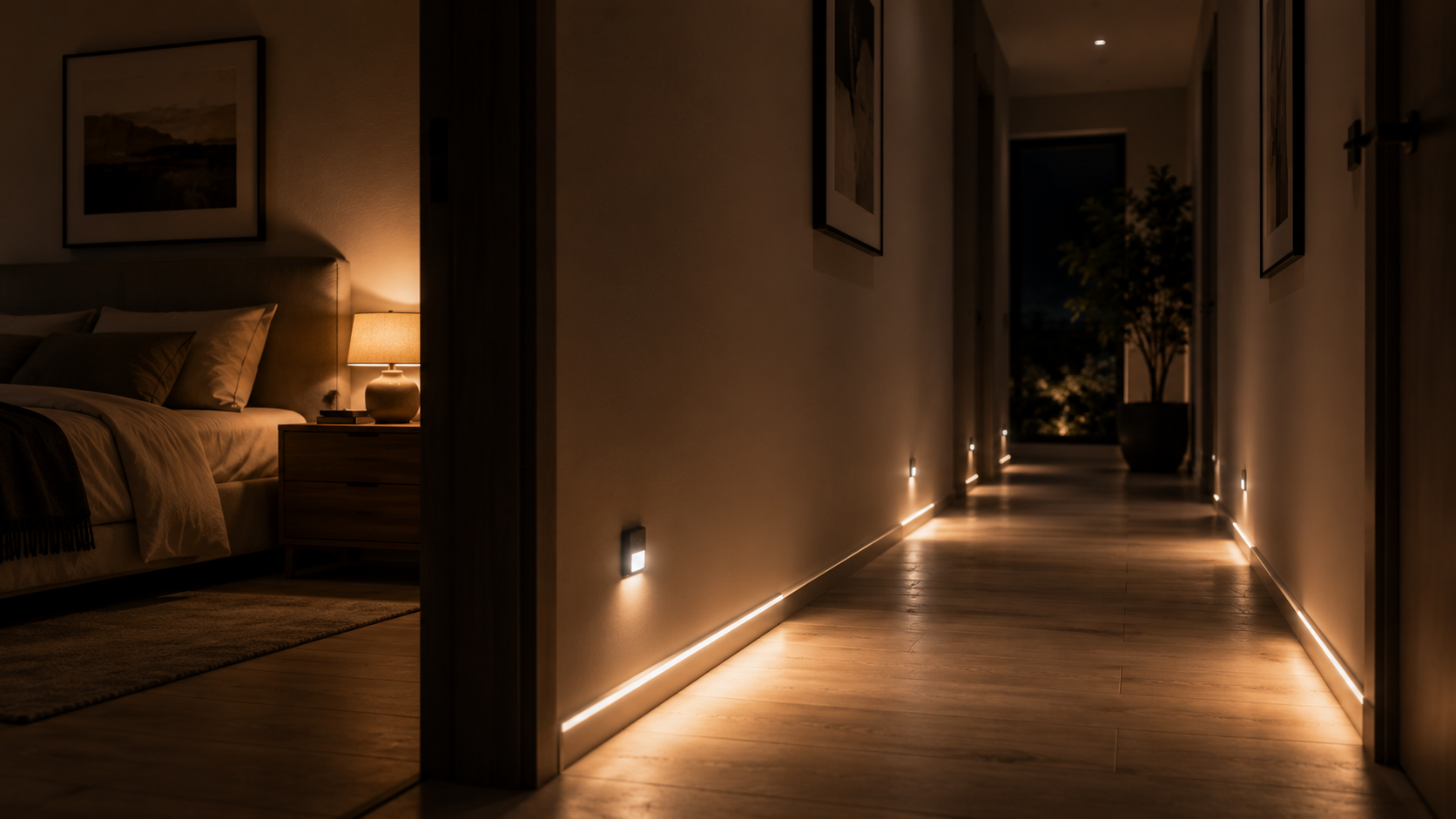

Светлинен път в коридора

В коридора може да се използва непрекъсната линия по плинтуса или няколко ниски стенни тела. Непрекъснатата LED линия е ефектна, но невинаги е необходима. Къси участъци около завои, врати и промени в нивото могат да осигурят достатъчна ориентация с по-малко светлина.

Сензорът трябва да обхваща входовете към маршрута, без да се активира излишно от движение в съседни помещения. При дълъг коридор може да са необходими сензори в двата края.

Нощният режим трябва да бъде отделен от основното осветление за коридор, за да можете при необходимост да включите пълна яркост с обикновен бутон.

Осветление по стълби

При стълбището светлината трябва ясно да показва началото и края на всяко стъпало. Декоративният ефект не трябва да създава силни сенки или отблясъци, които затрудняват възприемането на ръбовете.

Възможни решения са:

  • линия под парапета;
  • LED лента под челото на стъпалата;
  • ниски стенни тела през определен брой стъпала;
  • индивидуално последователно осветяване на всяко стъпало.

Последователният ефект изисква отделно управление на секциите и надеждно засичане в горния и долния край. По-простото едновременно включване на цялото стълбище често е по-надеждно и също осигурява добра безопасност.

Светлинен път в банята

В помещения с вана или душ не е достатъчно да изберете LED лента с IP44 или по-висок клас. Електрическите изисквания зависят от зоната, разстоянието до водоизточника, работното напрежение и начина на защита срещу токов удар.

За банята:

  • използвайте компоненти, предназначени за конкретната зона;
  • разположете захранването и контролера извън неподходящите влажни зони;
  • защитете всички съединения, а не само LED лентата;
  • не поставяйте стандартен интериорен сензор там, където може да бъде директно мокрен;
  • осигурете ръчно включване на достатъчно ярка светлина;
  • възложете електрическия монтаж на квалифициран специалист.

IP класът не определя самостоятелно дали даден компонент е разрешен за конкретно място в банята.

Светлинен път към детската стая

При маршрута към детска стая ниската и скрита светлина намалява необходимостта да включвате ярко осветление. Системата трябва да е изпълнена така, че детето да няма достъп до проводници, конектори и захранващи компоненти.

Не поставяйте открита LED лента върху ръб, който може да бъде дърпан или докосван. Използвайте стабилно закрепен профил и безопасно ниско напрежение на достъпните части.

Нощната линия е само един елемент от цялостното осветление за детска стая. През деня са необходими достатъчно обща светлина и подходящо осветление за игра, четене и учене.

Ръчно управление и авариен режим

Автоматиката не трябва да Ви лишава от нормално управление. Предвидете бутон или друг лесно достъпен начин за:

  • включване на по-висока яркост;
  • временно изключване на автоматичния режим;
  • постоянно включване при почистване или обслужване;
  • управление при повреден или неправилно реагиращ сензор.

При критични маршрути автоматичната LED линия не трябва да бъде единственото налично осветление. Основните осветителни тела и ключове трябва да останат функционални независимо от системата за автоматизация.

Чести грешки при проектирането

  • Прекалено ярка нощна светлина, която осветява цялото помещение.
  • Видими светодиоди, насочени директно към очите.
  • Един сензор за целия маршрут, който оставя слепи зони.
  • Прекалено кратко време за изключване.
  • PIR сензор в баня, който не отчита неподвижен човек.
  • Активиране през деня поради липса на фотосензор или график.
  • Липса на ръчен бутон за пълна яркост.
  • Несъвместими димер, контролер и захранване.
  • Прекалено дълга LED линия с неравномерна яркост поради спад на напрежението.
  • Недостъпно захранване, скрито без възможност за подмяна.
  • Незащитени връзки във влажна зона.
  • Избор само по процент на димиране, без реална проверка на осветеността.
  • Сложна логика без практическа полза, която прави системата нестабилна.

Какво да проверите преди монтажа

  1. Кои маршрути се използват реално през нощта?
  2. Къде има стъпала, прагове и други рискови места?
  3. Къде може да се постави светлината, без да се вижда директно?
  4. Какъв тип сензор е подходящ за всяка зона?
  5. Необходимо ли е разпознаване на посоката?
  6. Какво минимално ниво осигурява безопасно движение?
  7. Каква цветна температура е подходяща за останалото осветление?
  8. Какво е работното напрежение на LED лентите?
  9. Каква е общата инсталирана мощност?
  10. Къде ще бъдат разположени захранването и контролерът?
  11. Ще останат ли достъпни за обслужване?
  12. Има ли достатъчно точки за захранване при дълги линии?
  13. Как ще се управлява светлината ръчно?
  14. Подходящи ли са компонентите за банята и останалите влажни зони?
  15. Каква е консумацията на цялата система в режим на готовност?

Заключение

Автоматичният светлинен път може да направи нощното придвижване по-удобно и безопасно, без да включва силното основно осветление. Най-добрият резултат идва от ниско разположена светлина, умерена яркост, правилно избрани сензори и проста, надеждна логика. Планирайте системата като част от електрическата инсталация и осигурете достъп до всички захранвания и управляващи компоненти.
